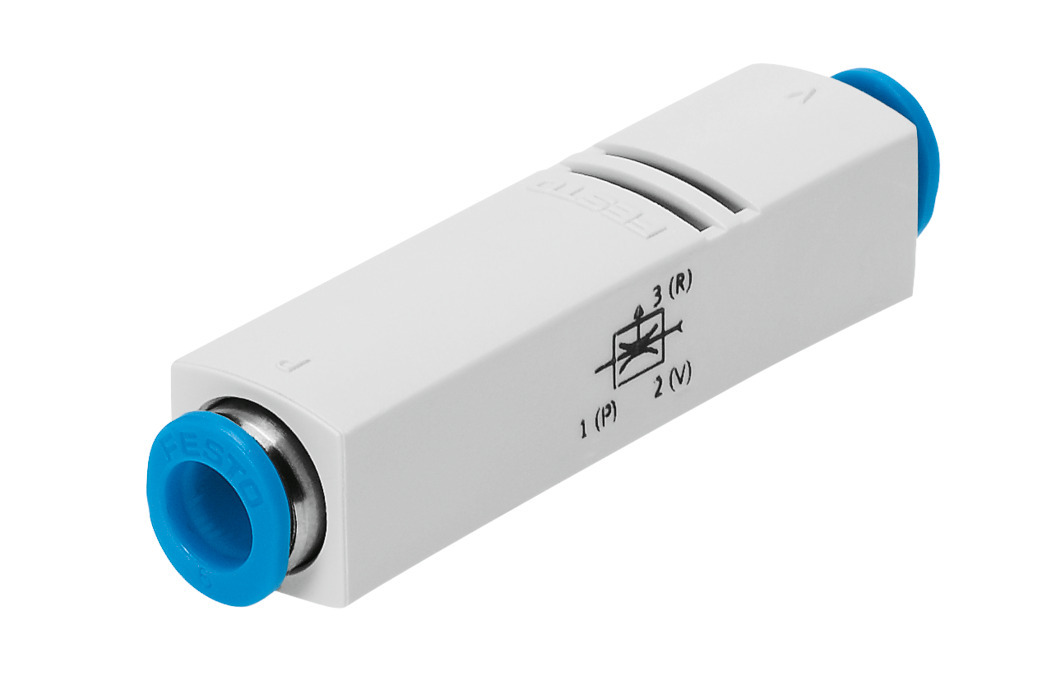

VN-10-M-I3-PQ2-VQ2 Vakuumsaugdüse
Vakuumsaugdüse VN-10-M-I3-PQ2-VQ2 Inline, hoher Unterdruck, Baubreite 10 mm, mit Steckanschluss. Nennweite Lavaldüse=0,95 mm, Rastermaß=13 mm, Einbaulage=beliebig, Ejektorcharakteristik=(* hohes Vakuum, * Inline), Konstruktiver Aufbau=Gerade Form
- ECLASS-7.1:
- 27293801
- Nennweite Lavaldüse:
- 0.95 MM
- Rastermaß:
- 13 MM
- Einbaulage:
- beliebig
- Ejektorcharakteristik:
- hohes Vakuum Inline
- Konstruktiver Aufbau:
- Gerade Form
- Symbol:
- 00991491
- Betriebsdruck für max. Saugvolumenstrom:
- 5 BAR
- Betriebsdruck:
- 1 8 BAR
- Betriebsdruck für max. Vakuum:
- 5.8 BAR
- Max. Vakuum:
- 86 %
- Nennbetriebsdruck:
- 6 BAR
- Max. Saugvolumenstrom gegen Atmosphäre:
- 28 L2
- Belüftungszeit bei Nennbetriebsdruck:
- 0.96 S
- Betriebsmedium:
- Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs-/Steuermedium:
- Geölter Betrieb nicht möglich
- Korrosionsbeständigkeitsklasse KBK:
- 1 - niedrige Korrosionsbeanspruchung
- LABS-Konformität:
- VDMA24364-B1/B2-L
- Mediumstemperatur:
- 0 60 GC
- Umgebungstemperatur:
- 0 60 GC
- EAN:
- 4052568080143
- manufacturerSKU:
- 193554
